Convierte la señal de un sensor de temperatura termocupla del tipo K/J (de acuerdo a modelo seleccionado) a una señal de corriente 4-20 mA. Esto permite transmitir la información a mayor distancia minimizando la degradación de la información de temperatura. El rango de temperatura y otros parámetros es programable mediante un puerto especial USB. Ideal para conectar en las entradas de corriente (o de voltaje mediante resistor) del PLC, placas de adquisición o placas a medida (Arduino, etc).

CARACTERÍSTICAS

• Alimentación: 12 a 36 Vcc
• Rango temperatura máximo: Ver modelos disponibles (Programable por USB)
• Rango temperatura mínimo: 10 °C
• Entradas Termocuplas: 1
• Tipo de termocupla: ¡Seleccionar tipo antes de comprar!
• Salidas 4-20 mA: 1
• Corriente para sensor abierto, cortocircuito, y límites min/max programable.
• Cable USB: Requiere un cable específico, se vende por separado.
• Software de programación compatible con Windows 10/11 o superior.
• Resistencia de carga RL: <= 500 Ohms (incluido cableado)
• Exactitud: +/- 0.1% FS (a 20 °C)
• Deriva: 0.005% FS/°C (dentro del límite de temperatura de operación)
• Temperatura de operación: -20 a +55 °C
• Compensación Cold-Junction: -25 a 75 °C
• Corriente de excitación para sensor: 1 mA
• Tiempo de respuesta: < 1s

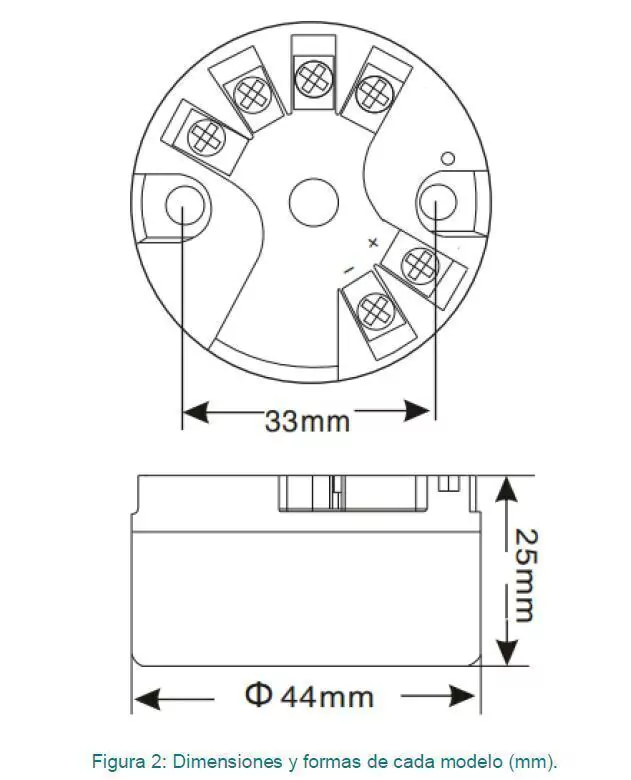

• Dimensiones Diámetro x Alto: 44 x 25 mm
• Montaje: Cabezal DIN B, tornillos
• Aislación Eléctrica: No

IMPORTANTE ANTES DE COMPRAR

SELECCIONAR EL TIPO DE TERMOCUPLA QUE NECESITE ANTES DE COMPRAR, POR EJEMPLO TIPO K O TIPO J (VER LISTA DESPLEGABLE CERCA DEL PRECIO DEL PRODUCTO), PARA PODER ENVIARLE EL MODELO CORRECTO.

PARA PROGRAMAR EL TRANSMISOR REQUIERE UN CABLE USB QUE SE COMERCIALIZA POR SEPARADO. ES UN CABLE ESPECÍFICO, NO PUEDE UTILIZAR UN CABLE USB GENÉRICO. PUEDE REUTILIZAR EL MISMO CABLE PARA MÚLTIPLES TRANSMISORES.

Puede agregar el cable al carrito de compras y comprar todo junto. Para ello, busque la publicación del cable como "Cable Mini Usb Para Transmisor De Temperatura Programable", modelo CABLE-USB-CONV-PROG-420MA. Consultar si tiene dudas.

APLICACIONES

• Lectura de temperatura de sensores termocupla (ver modelos disponibles).

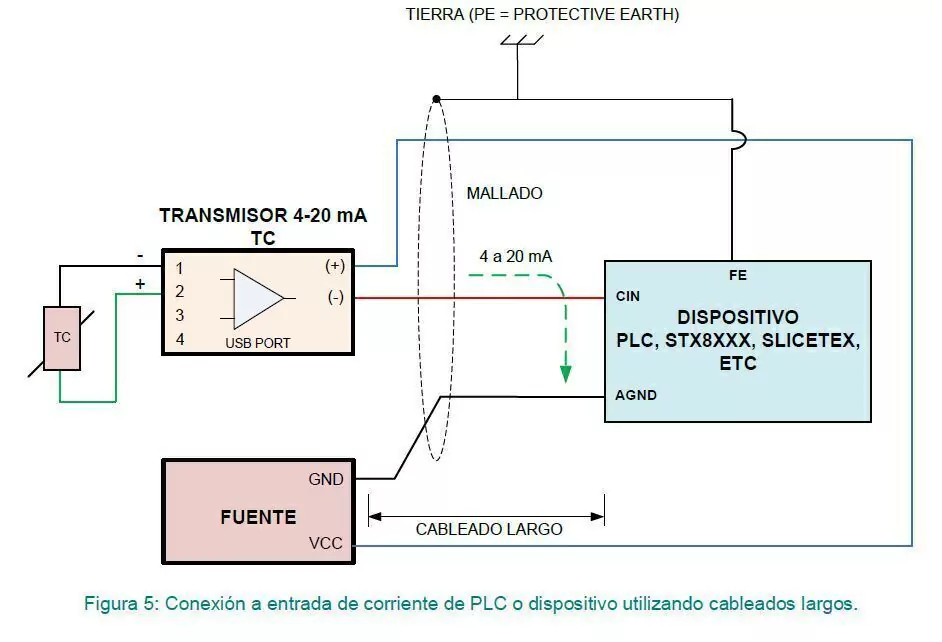

• Lectura del sensor minimizando degradación de señal en cableados largos.
• Lectura de temperatura con entradas analógicas de corriente o voltaje (requiere resistor).

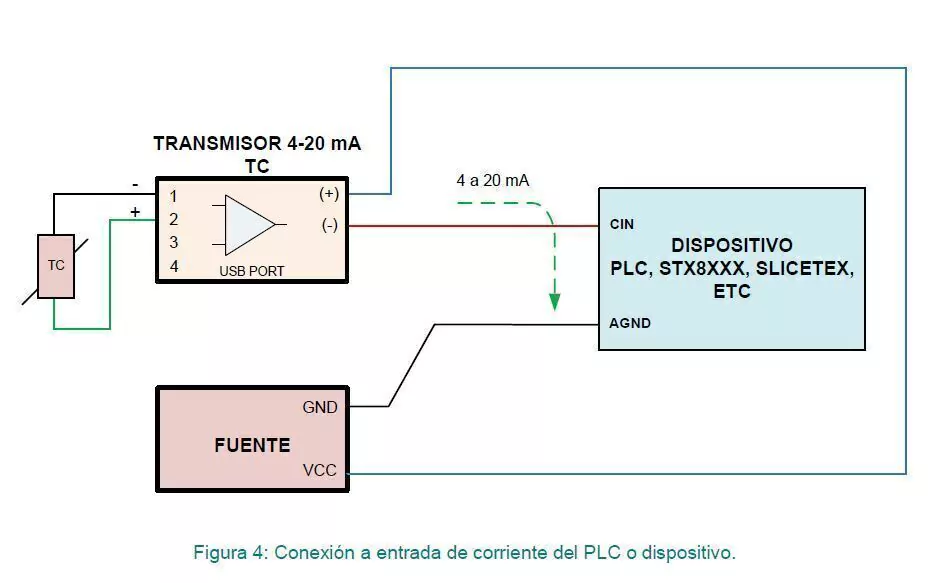

• Lectura de temperatura con PLC, placas DAQ o placas a medida (Arduino, ESP, etc).

LA PUBLICACIÓN INCLUYE

• Transmisor de temperatura para sensor termocupla a corriente 4-20 mA.
• Link de descarga de documentación técnica (manual).
• Link de descarga a software de programación.

LA PUBLICACIÓN NO INCLUYE

• Cable USB de programación.
• Fuente de alimentación.
• Sensores.

PRODUCTO

• Modelo: CONV-TC-X-TO-420MA-USB-TRC190 (ver modelos)
