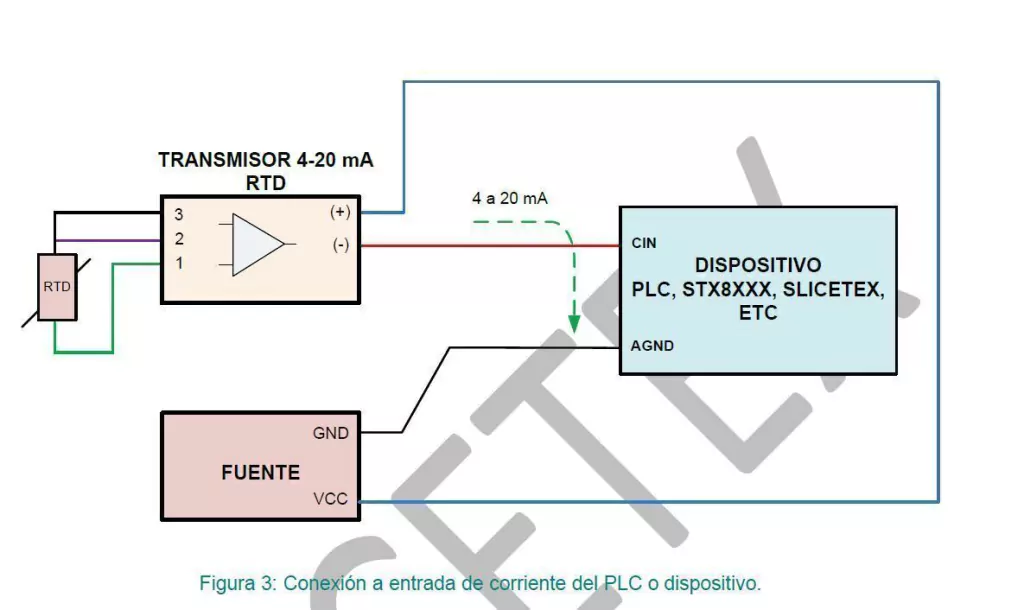

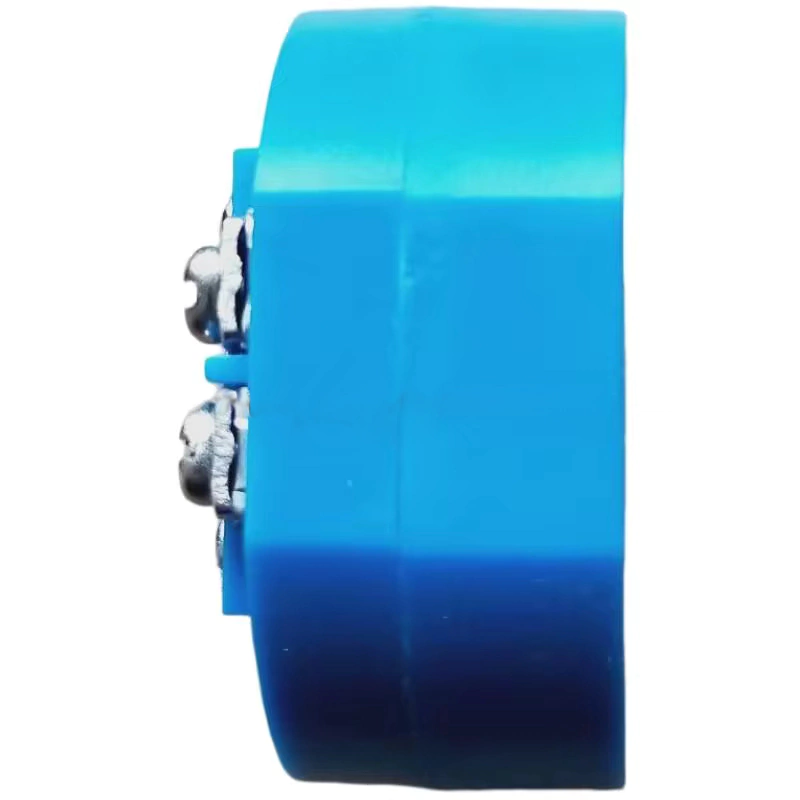

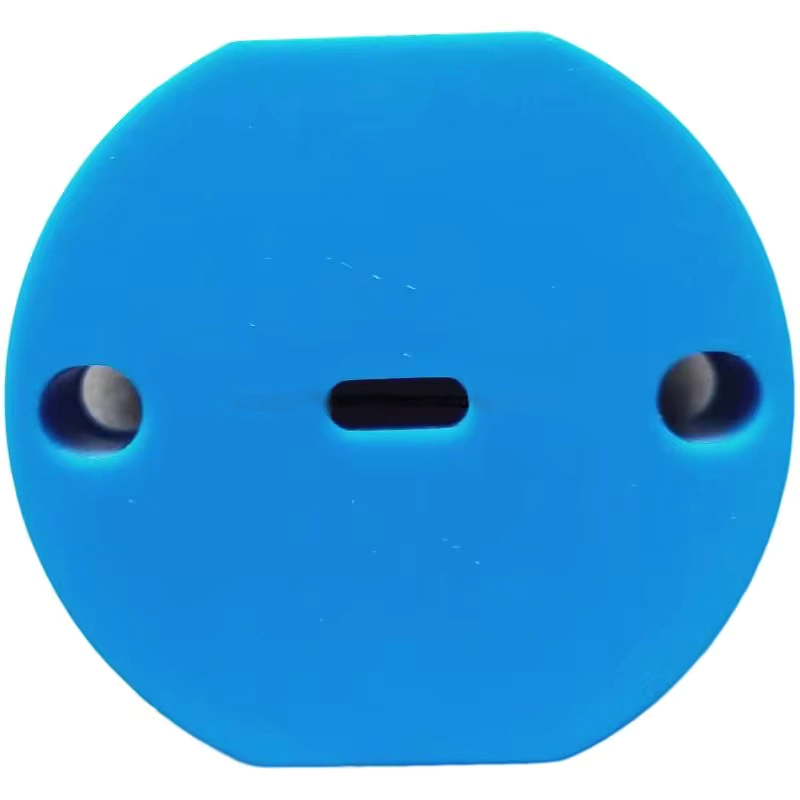

Convierte la señal de un sensor de temperatura RTD del tipo PT100 a una señal de corriente 4-20 mA. Esto permite transmitir la información a mayor distancia minimizando la degradación de la información de temperatura. El rango de temperatura es fijo, pero puede seleccionar diferentes modelos para utilizar el rango de temperatura que mejor se adapte a su proyecto. Ideal para conectar en las entradas de corriente (o de voltaje mediante resistor) del PLC, placas de adquisición o placas a medida (Arduino, etc).

CARACTERÍSTICAS

• Alimentación: 24 Vcc
• Rango de temperatura: Fijo, ¡seleccionar rango antes de comprar!.
• Entradas PT100: 1
• Salidas 4-20 mA: 1
• PT100 Hilos: Compatible con sensores de 2 o 3 hilos.
• Resistencia de carga RL: <= 500 Ohms (incluido cableado)
• Exactitud: +/- 0.2% FS
• Deriva: 150 a 250 ppm/°K del FS.
• Temperatura de operación ambiente: -20 a +60 °C
• Repuesta: < 1s
• Potenciómetros (preset) para corregir valor ZERO (offset) y SPAN (amplitud, ganancia, etc).
• Señal de alarma para sensor desconectado (> 25 mA).
• Señal de alarma para sensor debajo de rango ( < 3.9 mA)
• Señal de alarma para sensor arriba de rango ( > 22 mA)
• Dimensiones Diámetro x Alto: 44 x 25 mm
• Montaje: Cabezal DIN B, tornillos
• Aislación Eléctrica: No

IMPORTANTE ANTES DE COMPRAR

SELECCIONAR EL RANGO DE TEMPERATURA DEL TRANSMISOR ANTES DE COMPRAR (VER LISTA DESPLEGABLE CERCA DEL PRECIO DEL PRODUCTO) PARA PODER ENVIARLE EL MODELO QUE NECESITA.

RECOMENDACIONES

Seleccione el rango de temperatura más pequeño posible a su medición, para así aprovechar mejor la resolución de lectura de la entrada analógica de su dispositivo o PLC.

Por ejemplo, si su sensor RTD es tiene un rango de -100 a 300 °C, y su aplicación nunca excede las temperaturas de -10 °C a 110 °C, el rango óptimo será -50 °C a 150 °C. De esta forma, la cantidad de mA por cada grado centígrado será mayor que si usa un rango por ejemplo de -50 a 200 °C, y así la lectura en su PLC o dispositivo será más exacta.

APLICACIONES

• Lectura de temperatura de sensores RTD del tipo PT100.

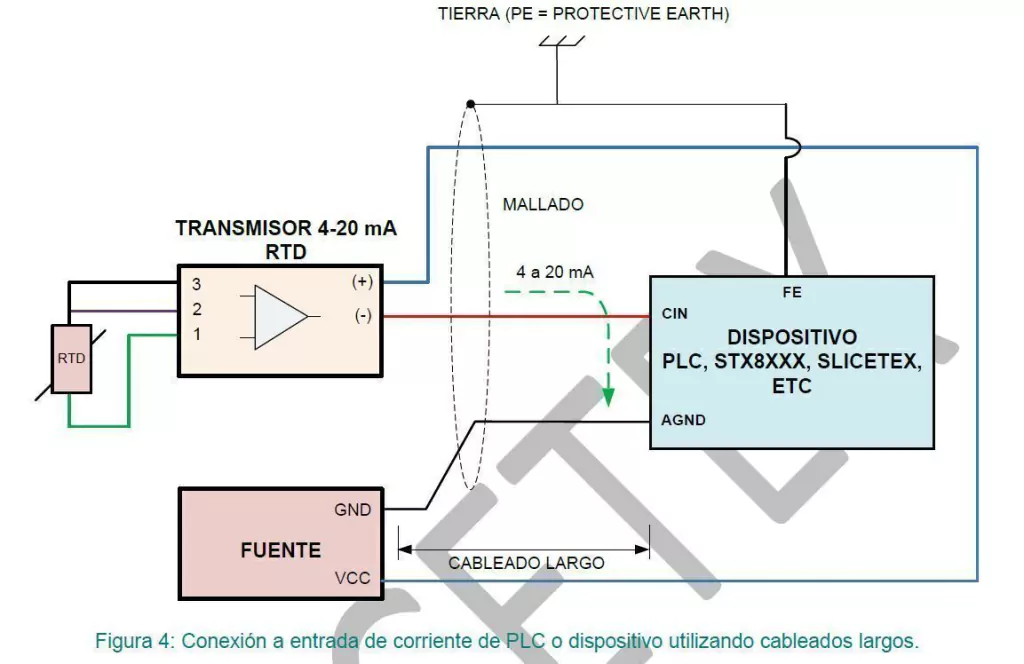

• Lectura del sensor minimizando degradación de señal en cableados largos.

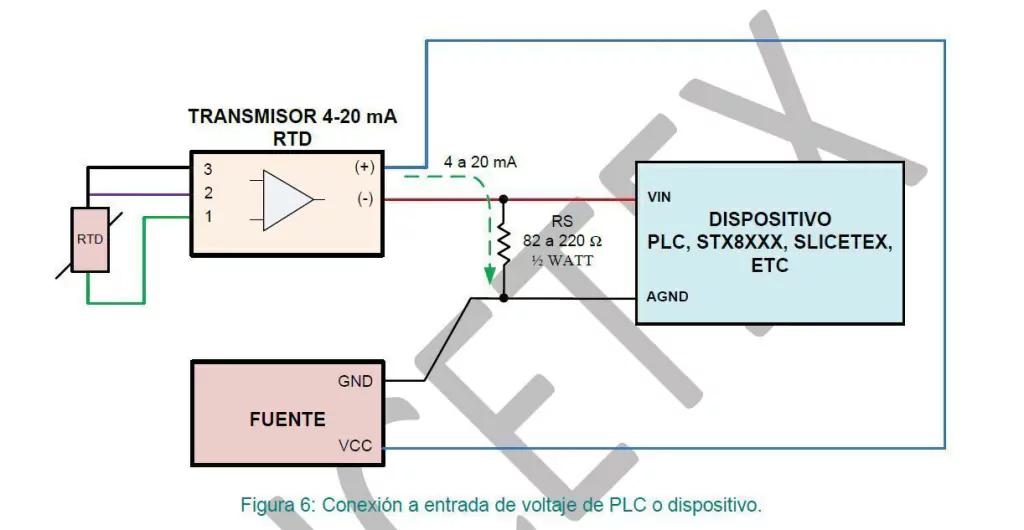

• Lectura de temperatura con entradas analógicas de corriente o voltaje (requiere resistor).
• Lectura de temperatura con PLC, placas DAQ o placas a medida (Arduino, ESP, etc).

LA PUBLICACIÓN INCLUYE

• Transmisor de temperatura PT100 a corriente 4-20 mA
• Link de descarga de documentación técnica (manual)

LA PUBLICACIÓN NO INCLUYE

• Fuente de alimentación.
• Sensores.

PRODUCTO

• Modelo: CONV-PT100-TO-420MA-XXX-XNQ (ver variantes)
