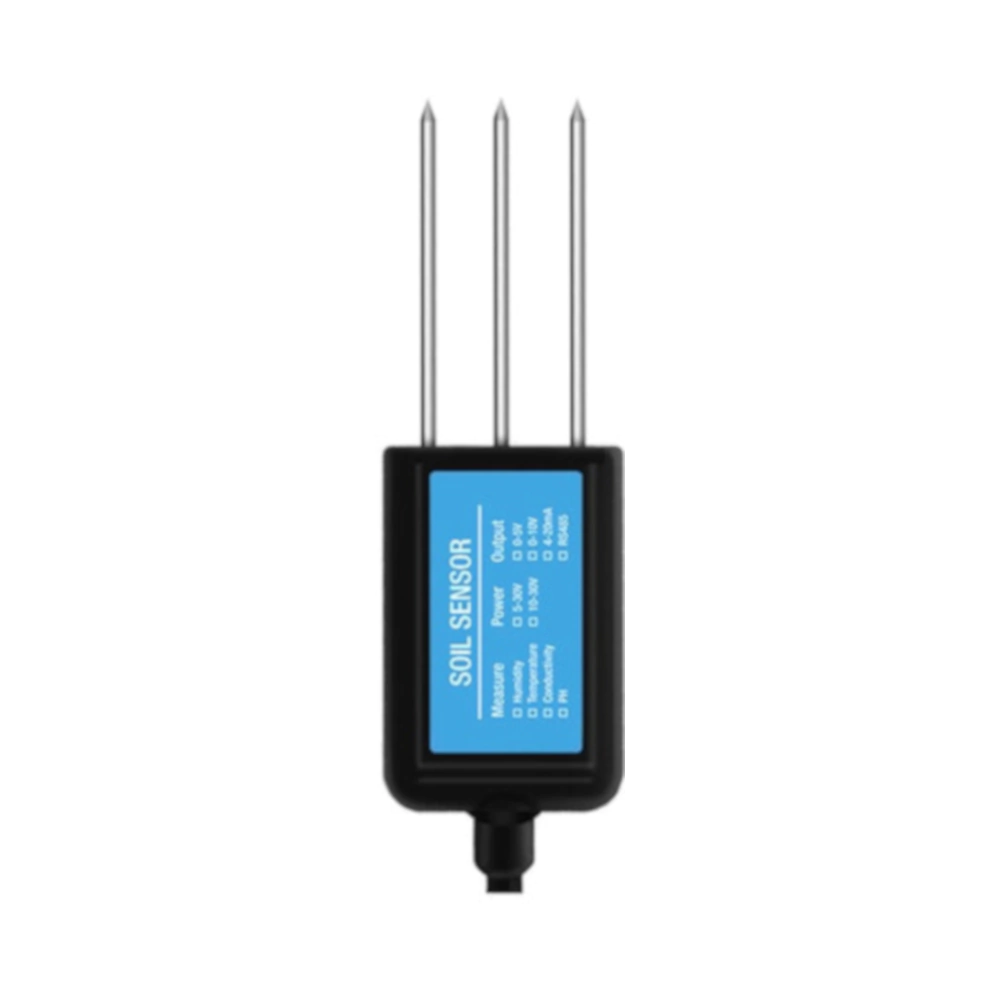

Sensor para medir del suelo los parámetros de temperatura, humedad y conductividad. Uso para ambientes severos (resistente a la corrosión, agua, entierro en suelo y electrólisis) y de compatibilidad universal . La lectura de los parámetros se obtiene utilizando la interfaz de comunicación RS-485 mediante el protocolo ModBus RTU.

Puede conectarlos a cualquier PLC, HMI o placas electrónicas que soporten protocolo ModBus RTU por RS-485.

El sensor es esclavo en ModBus, por lo que el dispositivo remoto a conectar debe estar como maestro en el bus RS-485.

Cada sensor tiene una dirección ModBus RTU programable (1 a 254) , por lo tanto puede conectar múltiples sensores, solo limitado por la capacidad de la interfaz RS-485.

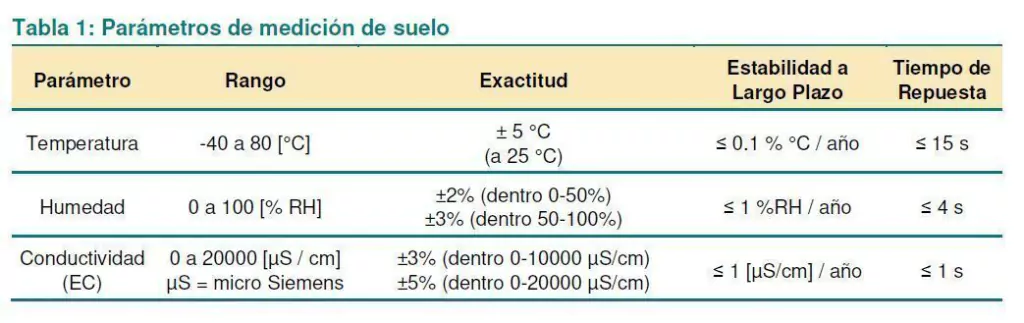

CARACTERÍSTICAS

• Rango de Alimentación: 5 a 30 VDC
• Consumo máximo: 0.5 Watt.
• Temperatura Rango: -40 a 80 °C
• Resolución: 0.1 °C - Exactitud: +/- 5 °C
• Humedad Rango: 0 a 100 % RH
• Resolución: 0.1% - Exactitud: +/- 2 a 3%
• Conductividad (EC) Rango: 0 a 20000 uS/cm [micro-Siemens / cm]
• Resolución: 0.1% - Exactitud: +/- 3 a 5%
• Interfaz de comunicación: RS-485, half-duplex.
• Protocolo: ModBus RTU, sensor es esclavo.
• Velocidad máxima de comunicación: 9600 bps (por defecto 4800, 8N1).
• Longitud cable fábrica: 2 m
• Distancia máxima posible de cableado: 800 m
• Protección: IP68 (admite inmersión en agua o entierro en suelo)
• Dimensiones: 45x15x123 mm

Por defecto el sensor está programado de fábrica con velocidad 4800 bps, 8N1 y Address 1. Si necesita otra configuración, debe configurar mediante los registros ModBus RTU del dispositivo accediendo con una conexión RS485.

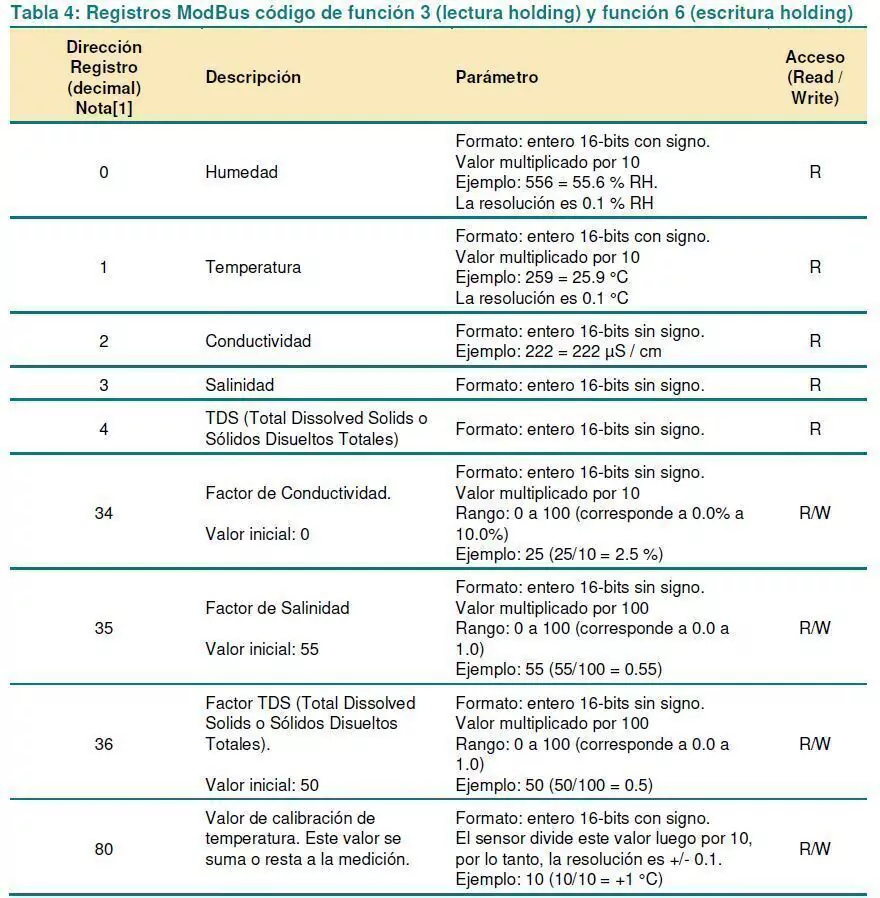

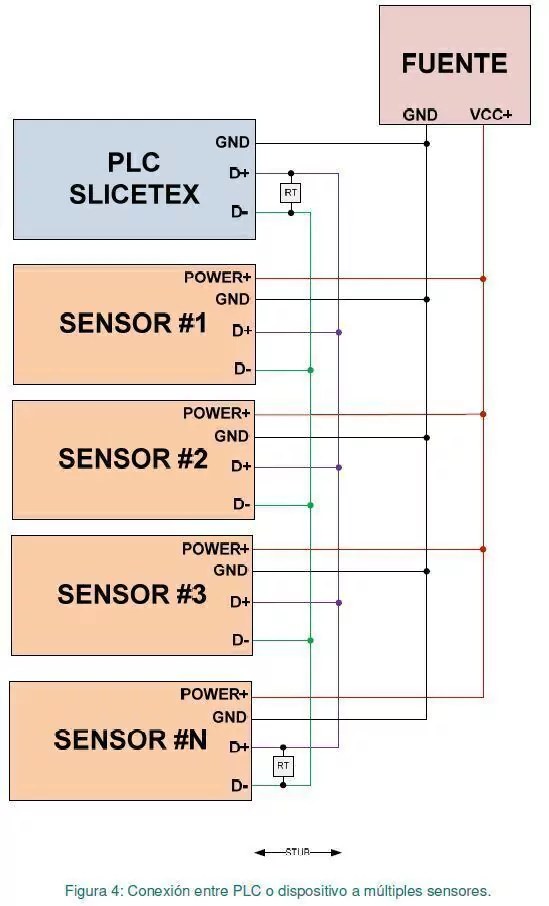

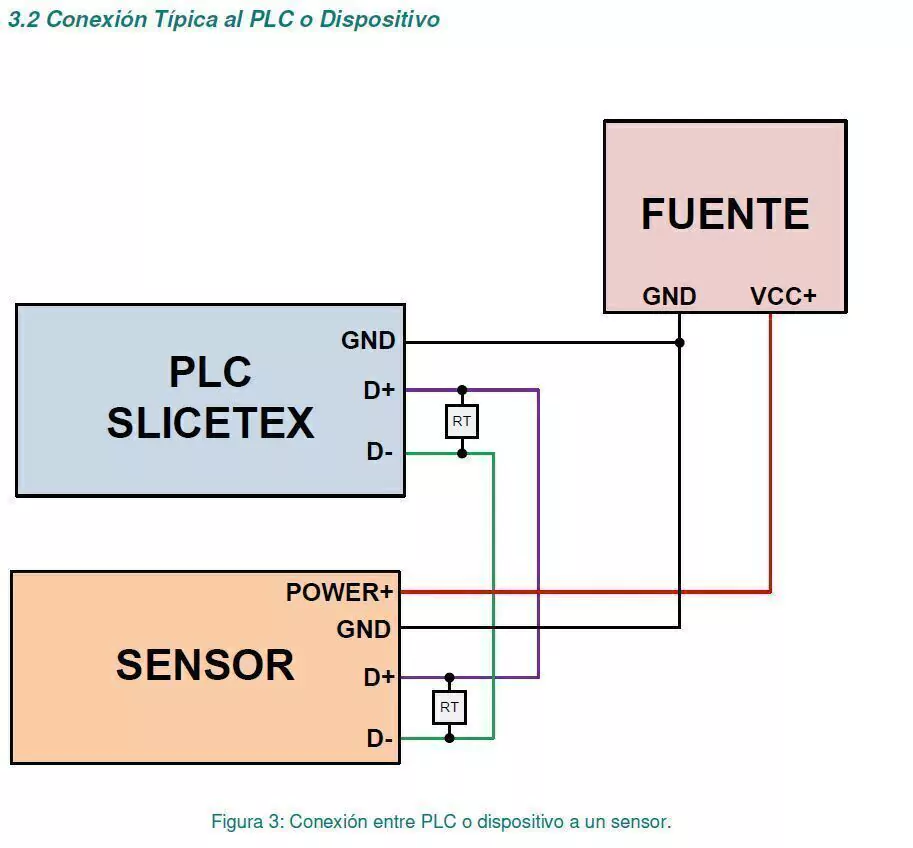

Ver tablas de registros ModBus y diagramas de conexión en manual del producto.

El sensor provee registros para especificar factores y offset de calibración, por lo tanto, puede mejorar las mediciones utilizando un instrumento de más calidad o de laboratorio como referencia o patrón para corregir errores.

APLICACIONES

• Lectura de parámetros de suelo en tiempo real para agricultura inteligente.
• Lectura del sensor a distancia (800 metros) sin degradación de señal en cableados largos.
• Expansión de sensores en equipos con puertos RS-485 (PLC, HMI, etc).
• Irrigación, ahorro de agua en campos, invernaderos con hortalizas.
• Cultivos de plantas.
• Hidropónia.
• Flores, jardinería.
• Mediciones científicas, cálculo indirecto de otros parámetros.

¿PARA QUÉ SIRVE LA MEDICIÓN CONDUCTIVIDAD (EC) Y SALINIDAD?

La conductividad eléctrica del suelo (EC) es una medida de la cantidad de sales en el suelo o salinidad del suelo. Es un indicador importante de la salud del suelo. Afecta al rendimiento de los cultivos, la aptitud, la disponibilidad de nutrientes y la actividad de los microorganismos del suelo. La salinidad es una medida de las sales que pueden disolverse en el suelo o el agua. Las moléculas de sal comprenden un catión de sodio, potasio, calcio, y un anión de cloruro o sulfato.

El exceso de sales dificulta el crecimiento de las plantas al afectar al equilibrio suelo-agua. Aunque la EC no proporciona una medición directa de iones específicos o compuestos salinos, se correlaciona con las concentraciones de nitratos, potasio, sodio, cloruro, sulfato y amoníaco. Esta es la razón por la que es importante medir la conductividad eléctrica y la salinidad del suelo.

¿PARA QUÉ SIRVE LA MEDICIÓN DE TEMPERATURA Y HUMEDAD?

La temperatura del suelo está estrechamente relacionada con el crecimiento y desarrollo de los cultivos, la descomposición de los fertilizantes y la acumulación de materia orgánica. Es un factor medioambiental importante en la producción agrícola y la observación del microclima. El ascenso y descenso de la temperatura del suelo viene determinado principalmente por el tamaño y la dirección del flujo de calor del suelo, pero también está relacionado con las propiedades térmicas del suelo, como la capacidad calorífica volumétrica del suelo, la conductividad térmica, la densidad, el calor específico, la porosidad, y el contenido de humedad del suelo.

La medición de la humedad del suelo da una estimación de la presencia de agua, y es importante en las aplicaciones agrícolas para ayudar a los agricultores a gestionar sus sistemas de riego de forma más eficaz. Conociendo las condiciones exactas de humedad del suelo en sus campos, los agricultores no sólo pueden utilizar menos agua para cultivar, sino que también pueden aumentar el rendimiento y la calidad de la cosecha mediante una mejor gestión de la humedad del suelo durante las etapas críticas de crecimiento de la planta.

LA PUBLICACIÓN INCLUYE

• Sensor de suelo ModBus RTU.
• Link de descarga de documentación técnica y software.

LA PUBLICACIÓN NO INCLUYE

• Fuente de alimentación, cables adaptadores, pantallas, software, etc.

PRODUCTO

• Modelo: SOIL-MB-THC-S

MÁS INFORMACIÓN

Toque aquí para encontrar más detalles del producto fuera de la tienda (manuales, hojas técnicas, software, etc).
